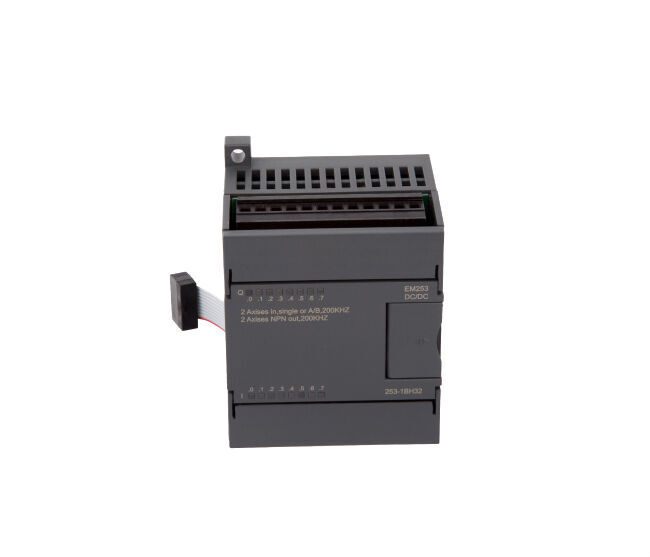

Sipariş No.
|
CTS7 253-1BH32
|
|
Fiziksel Özellikler
|
|
Boyutlar (G×Y×D)
|
71×62×80mm
|
|
Güç Dağılımı
|
|
Güç girişi
|
20,4 ila 28,8 VDC, ters bağlantı önleyici özellikli
koruma
|
|
24 VDC Sensör Güç Kaynağı
|
72,7mA
|
|
Genişletilmiş veri yolu için +5V güç
|
217mA
|
|
Giriş Özellikleri
|
|
Giriş türü
|
Lavabo/Kaynak (IEC tip 1/Lavabo)
|
|
Entegre dijital giriş sayısı
|
8
|
|
Gerilim
|
5mA akım verildiğinde 24 VDC
|
|
İzin verilen maksimum sürekli gerilim
|
30 VDC
|
|
Ani gerilim yükselmesi
|
35 VDC son 0,5 saniye
|
|
Mantıksal 1 Sinyali (minimum)
|
2,72mA, 15,6 VDC (I0.0, I0.1, I0.2, I0.4, I0.5, I0.6) olduğunda
2,55mA, 12,8VDC (I0.3, I0.7)
|
|
Mantıksal 0 Sinyali (maksimum)
|
2,69mA, 15,4VDC (I0.0, I0.1, I0.2, I0.4, I0.5, I0.6) olduğunda
2,51mA, 12,6 VDC (I0.3, I0.7) olduğunda
|
|
Giriş gecikmesi
|
< 1.1us （I0.0、I0.1、I0.2、I0.4、I0.5、I0.6）
< 1ms (I0.3、I0.7)
|
|
İzin verilen kaçak akım (maksimum)
|
1mA
|
|
İzolasyon (alan tarafı ve mantık devresi)
Optik
İzolasyon grubu
|
√
500 VAC, 1 dakika
Terminal Tanımlamasına bakın.
|
|
Yüksek hızlı giriş oranı
Yüksek hızlı sayıcı mantığı1=16～26 VDC
|
200 kHz (Tek fazlı, Çift fazlı) (I0.0, I0.4)
200 kHz (A/B fazı) (I0.0 ve I0.1, I0.4 ve I0.5)
|
|
Eş zamanlı çıktı
|
8
|
|
Kablo uzunluğu
(maksimum)
|
izolasyon
|
500m standart giriş, 50m yüksek hızlı sayaç girişi
|
|
Tecrit değil
|
300m standart giriş
|
|
Çıkış Özellikleri
|
|
Entegre dijital giriş sayısı
|
8
|
|
Tip
|
Katı Hal MOSFET (Sink,NPN)
|
|
Güç
|
24 VDC
|
|
Çıkış voltajı aralığı
|
5 ila 28,8 VDC
|
|
Ani akım (maksimum)
|
8A son 100ms
|
|
Mantıksal 1 Sinyali (minimum)
|
20 VDC
|
|
Mantıksal 0 Sinyali (maksimum)
|
0,1 VDC, 10 kΩ
|
|
Nominal akım (maksimum)
|
0.5A
|
|
Her bir pinin mevcut nominal değeri (maksimum)
|
2.0A
|
|
Kaçak akım (maksimum)
|
10μA
|
|
Aydınlatma yükü (maksimum)
|
3,5 W
|
|
İndüksiyon kenetleme gerilimi
|
L+ 48 VDC, 1W Güç tüketimi
|
|
Direnç üzerine
|
0,3 Ω (maksimum 0,6 Ω)
|
|
İzolasyon
Optik (elektrokimyasal, alan tarafı ve mantıksal devre) izolasyon (galvanik)
|
500 VAC, 1 dakika
|
|
Gecikme (maksimum)
Kapalıdan açık
Açık - Kapalı
|
0,2μs（Q0.0、Q0.1、Q0.2、Q0.3），50μs（Q0.4、Q0.5、Q0.6、Q0.7）
0.2μs（Q0.0、Q0.1、Q0.2、Q0.3），130μs（Q0.4、Q0.5、Q0.6、Q0.7）
|
|
Darbe frekansı (maksimum)
|
200KHz（Q0.0、Q0.2）
|
|
Aynı anda çıktılar
|
55°C olduğunda tümünü çıktı olarak ver
|
|
İki paralel çıkış
|
yalnızca iki çıkış aynı anda olduğunda
aynı grup
|
|
Maksimum kablo uzunluğu
Korumalı
Korumasız
|
500m (standart çıkış)
150m (standart çıkış)
|
