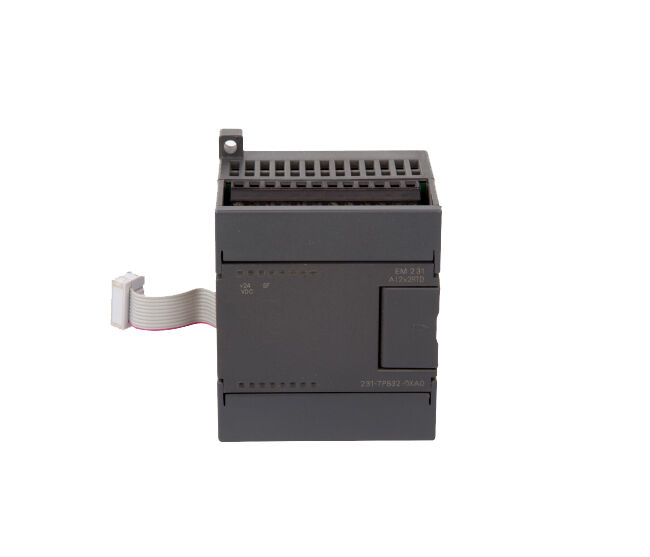

CTS7 231-7PB32 EM231 RTD Ölçüm Modülü (231-7PB32, 231-7PC32) CTSC-200 EM231, 2AI×RTD

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Özellikler	EM231, 2AI×RTD	EM231, 4AI×RTD
Fiziksel Özellikler
Boyutlar (G×Y×D)	71,2×80×62 mm	71,2×80×62 mm
Güç Kaybı (dağılımı)	1,7 W	1,7 W
Güç Tüketimi
+5V'tan (giriş/çıkış veri yolundan)	87mA
L+'dan	60 mA
L+ voltaj aralığı, sınıf 2 veya DC sensör beslemesi	20,4～28,8V DC
LED göstergesi	24 VDC Güç Kaynağı İyi: AÇIK = arıza yok, KAPALI = güç yok;            SF: AÇIK = modül arızası, Yanıp sönme = giriş sinyali hatası, KAPALI = normal;
Analog Giriş Özellikleri
Giriş türü	Modül topraklama referansı RTD
Giriş aralığı	RTD tipi (modül başına bir tane seçin):                Pt-100Ω，200Ω，500Ω，1000Ω(α=3850PPm，3920PPM，3850,55 PPM，3916PPM，3902PM)            Pt-10000Ω(α=3850PPM)            Cu-9.035Ω(α=4720PPM)            Ni-10Ω，120Ω，1000Ω(α=6720PPM，6178PPM)            R-150Ω，300Ω，600Ω
Analog giriş noktalarının sayısı	2 puan	4 puan
İzolasyon
Alandan Mantığa     Alan 24V DC'ye,     24V DC mantık girişine	500V AC            500V AC            500V AC
Ortak mod giriş aralığı                (giriş kanalından giriş kanalına)	120V AC
Ortak mod reddi	>120dB@120V AC
Giriş çözünürlüğü
Sıcaklık     Rezistans	0.1℃/0.1℉  15 bit artı işareti
Ölçme prensibi	Sigma-Delta
Tüm kanallar için modül güncelleme zamanı	425 ms	825 ms
Sensöre olan kablo uzunluğu, maksimum	100 m
Tel halka direnci	Bakır için maksimum 20Ω, 2.7KΩ
Girişimin bastırılması	85dB@ 50Hz/60Hz/400Hz
Veri kelime formatı	Direnç: -27648 ile +27648 arası
Maksimum sensör dağılımı	1mW
Giriş empedansı	≥10MΩ
Maksimum giriş voltajı	30 VDC (sensör), 5 VDC (kaynak)
Giriş filtresi zayıflaması	-3dB@ 3.6kHz
Temel hata	%0,1 FS (Gerilim)
Tekrarlanabilirlik	%0,05 FS
24V DC besleme gerilimi aralığı	20,4 ila 28,8 VDC

RTD sensörlerini doğrudan EM231 RTD modüllerine bağlayabilir veya uzatma kabloları kullanabilirsiniz. En iyi gürültü bağışıklığını elde etmek için lütfen korumalı kablolar kullanın. Korumalı kablolar kullanıyorsanız, korumayı sinyal konektörünün 1 ila 4 numaralı pinlerindeki toprağa bağlayın. Bu toprak, güç konektörünün 3 ila 7 numaralı pinlerinde bulunan toprakla aynıdır. Bir RTD giriş kanalı kullanmıyorsanız, kullanılmayan kanal girişlerine bir direnç bağlayarak, boşta kalan girişlerden kaynaklanan hataların geçerli kanallardan gelen hata göstergelerini engellemesini önlemelisiniz.

Kullanıcı gücünü güç konektörünün 1 ve 2 numaralı pinlerine bağlayın. 3 numaralı pini yakındaki bir şasi topraklamasına bağlamanız gerekir (Şekil 2).

RTD modülünü sensöre üç farklı şekilde bağlayabilirsiniz (Şekil 3'te gösterilmiştir). En doğru yöntem 4 kablolu bağlantıdır (Şekil 3'e bakınız). En az doğru yöntem ise 2 kablolu bağlantıdır ve bu yöntem yalnızca kablolamadan kaynaklanan hataların uygulamanızda göz ardı edilebileceği durumlarda önerilir.

Şekil 1. RTD Modülleri için Konnektör Terminali Tanımlaması

Yapılandırma

EM231 RTD modülleri, CTS7-200 PLC'yi çeşitli farklı RTD'lere bağlamak için kullanışlı bir arayüz sağlar. Ayrıca CTS7-200 PLC'nin üç farklı direnç aralığını ölçmesine olanak tanır. RTD tipini, kablolama konfigürasyonunu, sıcaklık ölçeğini ve yanma yönünü seçmek için DIP anahtarları kullanmalısınız. Bir modüle bağlanan her iki RTD de aynı tipte olmalıdır.

Yapılandırma DIP anahtarları, Şekil 4'te gösterildiği gibi modülün sağ alt tarafında yer almaktadır. DIP anahtarı ayarlarının geçerli olması için PLC'yi veya 24V güç kaynağını yeniden başlatmanız gerekmektedir.

RTD tipini seçme

Tablo 1 ve Tablo 2'de gösterildiği gibi, DIP anahtarı 1'i anahtar 8'e ayarlayarak RTD tipini seçin.

Tablo 1 RTD Tipinin Seçimi

RTD tipi	SW1	SW2	SW3	SW4	SW5
100 Puan 0.003850 (Varsayılan)	0	0	0	0	0
200Ω Pt 0.003850	0	0	0	0	1
500Ω Pt 0.003850	0	0	0	1	0
1000Ω Pt 0.003850	0	0	0	1	1
100Ω Pt 0.003920	0	0	1	0	0
200Ω Pt 0.003920	0	0	1	0	1
500Ω Pt 0.003920	0	0	1	1	0
1000Ω Pt 0.003920	0	0	1	1	1
100Ω Pt 0.00385055	0	1	0	0	0
200Ω Pt 0.00385055	0	1	0	0	1
500Ω Pt 0.00385055	0	1	0	1	0
1000Ω Pt 0.00385055	0	1	0	1	1
100Ω Pt 0.003916	0	1	1	0	0
200Ω Pt 0.003916	0	1	1	0	1
500Ω Pt 0.003916	0	1	1	1	0
1000Ω Pt 0.003916	0	1	1	1	1
100Ω Pt 0.00302	1	0	0	0	0
200Ω Pt 0.003902	1	0	0	0	1
500Ω Pt 0.003902	1	0	0	1	0
1000Ω Pt 0.003902	1	0	0	1	1
Rezerve	1	0	1	0	0
100Ω Ni 0.00672	1	0	1	0	1
120Ω Ni 0.00672	1	0	1	1	0
1000Ω Ni 0.00672	1	0	1	1	1
100Ω Ni 0.006178	1	1	0	0	0
120Ω Ni 0.006178	1	1	0	0	1
1000Ω Ni 0.006178	1	1	0	1	0
10000Ω Pt 0.003850	1	1	0	1	1
10Ω Cu 0.004270	1	1	1	0	0
150Ω FS Direnç	1	1	1	0	1
300Ω FS Direnç	1	1	1	1	0
600Ω FS Direnç	1	1	1	1	1
