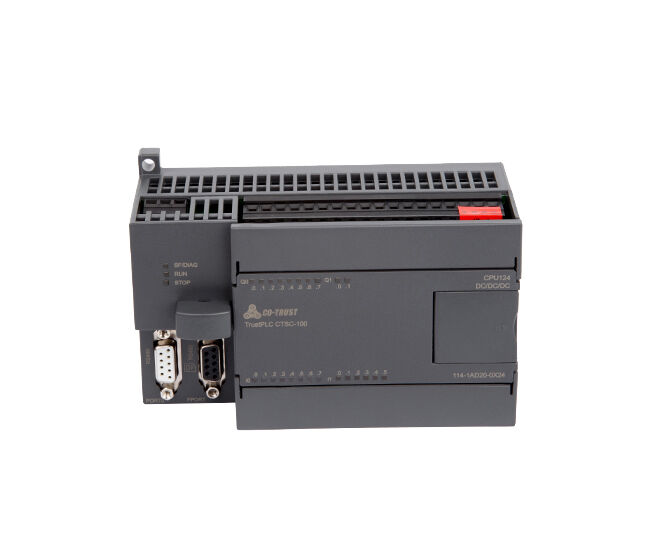

CTS7 114-1AD20-0620 | Trust PLC CTSC-100 CPU124 XP, 24VDC güç kaynağı, 1 2DI ×24VDC , 8DO ×24VDC , 4AI , 2AO, çift kanallı iletişim CPU124XP, Transistör çıkışı (114-1AD20-0620)

Çift kanallı iletişim, 1 PPI portu, 1 FPORT, dahili MODBUS protokolü entegrasyonu, 12DI/8DO, 4AI, 2AQ, program alanı 12KB, veri alanı 8KB, 4*50Hz yüksek hızlı sayaç. Uygulama özellikleri: Yüksek maliyet performansı, özellikle küçük sistemler için uygundur.

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Fiziksel Özellikler
Boyutlar (G×Y×D)	137×80×62mm
Güç Dağılımı	7W
Bellek Özellikleri
Program Belleği	Normal kullanıcılar için 12 KB, 8 KB; şifreli kullanıcılar için 4 KB.
Veri Belleği	8KB
Elektrik kesintisi durumunda yedek güç	düğme pili
Genel Özellikler
Toplam zamanlayıcı sayısı        1 ms       10 ms       100 ms	128 (T0-T127) 4 16 108
Toplam sayaç sayısı	128 (düğme pil)
Dahili Bellek Bitleri	256 (düğme pil)
Zaman kesintileri	2×1ms çözünürlük
Kenar kesintileri	4 yükselen kenar/ alçalan kenar
Mantıksal işlem hızı	0,5 µs
Kayan nokta işlem hızı	16µs
Çalışma zamanı saati	√
Entegre İletişim Özellikleri
İletişim portları	2 bağlantı noktası，PORT0:PPI， RS485 PWL， FPROT: ücretsiz port, RS485
PPI Baud Hızı	9.6, 19.2kbps
Freeport'un Baud Hızı	1,2kbps ile 115,2kbps arası
Segment başına maksimum kablo uzunluğu  İzole tekrarlayıcı uygulandı İzole tekrarlayıcı uygulanmadı	1200 metre olduğunda, 38,4 km. 50 m



Maksimum istasyon sayısı	Segment başına 4 istasyon, ağ başına 32 istasyon.
Maksimum yüksek lisans sayısı	16
Noktadan noktaya (PPI Ana Modu)	×
Güç Fonksiyonu
Giriş Gerilimi	20,4 ila 28,8 VDC, ters bağlantı koruması ile
Genişletilmiş veri yolu için +5V güç	500mA
24 VDC Sensör Güç Kaynağı	×
G/Ç Özellikleri
Entegre dijital giriş sayısı	12
Giriş türü	Lavabo/Kaynak
Entegre dijital çıkış sayısı	8
Çıktı türü	Katı Hal MOSFET (Kaynak)
Dijital G/Ç eşleme alanı	128 (64 giriş/64 çıkış)
Analog G/Ç eşleme alanı	32 (16 giriş/16 çıkış)
Genişletilebilir G/Ç sayısının maksimumu  modüller	3
Maksimum dijital giriş/çıkış sayısı	116
Maksimum analog giriş/çıkış sayısı	14AI/8AO
Darbe yakalama girişleri	12
Yüksek hızlı sayaçlar Tek fazlı sayaçlar	3×50KHz, HSC0, HSC1, HSC2 ve HSC3'ü destekler, HSC4 ve HSC5'i desteklemez; 1×30KHz, 9, HC0'ı destekler
Dijital Giriş Özellikleri



Kurulum

Boyut Şeması:

Kablolama Şeması:

 İletişim Portunun Tanımı

Bağlayıcı	PIN	FPORT (RS485)	PORT0(RS485)
	1	Shell karaya oturdu	Shell karaya oturdu
	2	Mantıksal	Mantıksal
	3	RS-485 Sinyali B	RS-485 Sinyali B
	4	RTS(TTL)	RTS(TTL)
	5	RTS(TTL)	RTS(TTL)
	6	+5V, seri bağlı 100Ω dirençler	+5V, seri bağlı 100Ω dirençler
	7	+24V	+24V
	8	RS-485 Sinyali A	RS-485 Sinyali A
	9	/	/
	Kabuk	Shell karaya oturdu	Shell karaya oturdu
