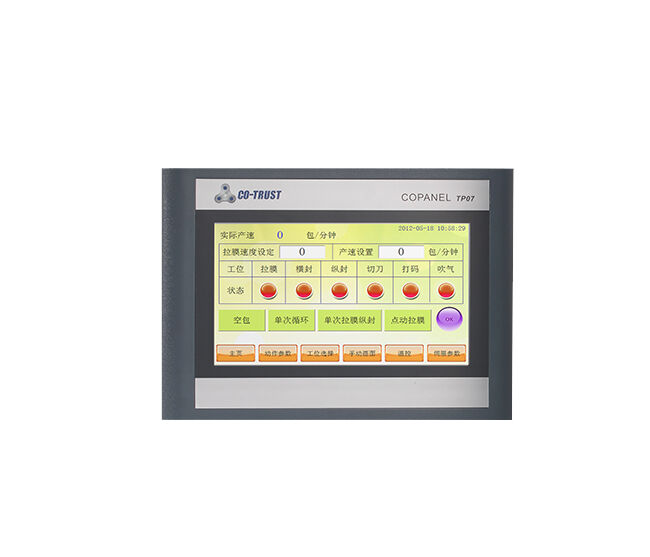

CTS6 T07-CH020 | 7.0 inç, LCD-TFT gerçek renkli, 800×480 çözünürlük, 256K renk, 2*RS485 bağlantı noktası, 2*USB bağlantı noktası, gerçek renkli dijital ekran TP07 Dokunmatik Panel (T07-CH020)

 Sipariş verileri

Teknik Özellikler

Teknik Özellikler

Özellikler			TP07
Görüntülemek	Tip		7,0 inç
	Çözünürlük (G×Y, Piksel)		800 × 480
	Renkler		256 bin renk
	Parlaklık (CD/㎡)		350
	Görsel Boyut((yukarı/aşağı/sol/sağ)		50/70/70/70
	Arka plan ışığı		NEDEN OLMUŞ
	Arka plan ışığının ortalama ömrü (25℃)		50.000 saat (Tipik)
Ağırlık			2 KG
Kurulum Açısı			Dikey
Arayüz			RS485/RS232/USB (SD kart, CAN, LAN için ayrılmış bağlantı noktası)
Değişkenler		Proje dosyasındaki değişken sayısı	2048
Alarmlar		Alarm sınıfı sayısı	32
		Ayrı alarm sayısı	2000
		Analog alarm sayısı	200
		Alarmın karakter uzunluğu	50
Ekranlar		Ekran sayısı	100
		Ekran başına alan sayısı	200
		Ekran başına değişken sayısı	200
		Ekran başına karmaşık nesne sayısı	5
Tarifler		Tarif sayısı	100
		Tarif başına malzeme sayısı	500
		Tarif başına veri kaydı sayısı	200
Günlükler		Kayıt sayısı	20
		Günlük dosyası başına giriş sayısı	5.000.000
Trendler		Trend sayısı	300
Metin listesi ve grafik listesi		Metin listelerinin sayısı	400
		Grafik listelerinin sayısı	500
		Toplam liste sayısı	500
		Metin veya grafik listesi başına giriş sayısı	256
		Grafik nesnelerinin sayısı	1000
Kullanıcı yönetimi		Kullanıcı grupları	50
		Yetkilendirme	32
		Kullanıcı sayısı	50
Proje dosyasının boyutu			10 MB
Yapılandırma için sistem tuşları			×
Bağlantı sayısı			32
Çalışma zamanı dillerinin sayısı			√
Yazı Tipi			Şarkı yazı tipi
Çevrimiçi yardım			×
programlar			√
Ek fonksiyonlar			×
Yazılım			Ekran hedefleme
			Dokunmatik ekranın sesli geri bildirim ayarı
			LED arka plan ışığının açma/kapama ayarı
			Çalışma zamanı saati
			Sistem sürüm bilgileri

Genel Şartname

bu panel	Tip	4 telli dirençli
	Şeffaflık	%80'in üzerinde
	Tepki hızı	10 milisaniye içinde
	Ömür boyu	1 milyondan fazla kez
Ses çıkışı	Dokunmatik panel kullanımı	Sesli geri bildirim
İletişim	RS485	2. PLC, PPI/MPI, MODBUS, Omron Hostlink/Multilink, Mitsubishi Protokolü ile iletişim
	USB Master	2, U disk ile bağlantılı
	USB Köle	1. Programı indirmek için bilgisayara bağlanın.
Güç kaynağı	Çalışma gerilimi	9VDC~28VDC
	Nominal Gerilim	24VDC
	Nominal akım	0.3A
Fiziksel boyut	Ön panel (uzunluk*genişlik mm)	214×156
	Delik boyutu (uzunluk*genişlik mm)	192×138
Çevresel koşullar	Çalışma sıcaklığı	-10℃~60℃
	Taşıma/depolama sıcaklığı	-20℃~70℃
	Nem	%10~%90, yoğuşmasız
	Sinüzoidal titreşim	10 ila 50 Hz (3 eksen yönü, 1G)
	Paket teslimatı	1 metre yükseklik, serbest düşüş

Kurulum

İletişim Portunun Tanımı

PIN	PORT1	PORT0
1	Zemin	Zemin
2	-	-
3	RS485 D1+	RS485 D1+
4	-	-
5	0V DC	0V DC
6	+5V DC	+5V DC
7	24VDC	24VDC
8	RS485 D1-	RS485 D1-
9	-	-
10	Zemin	Zemin
11	Zemin	Zemin
