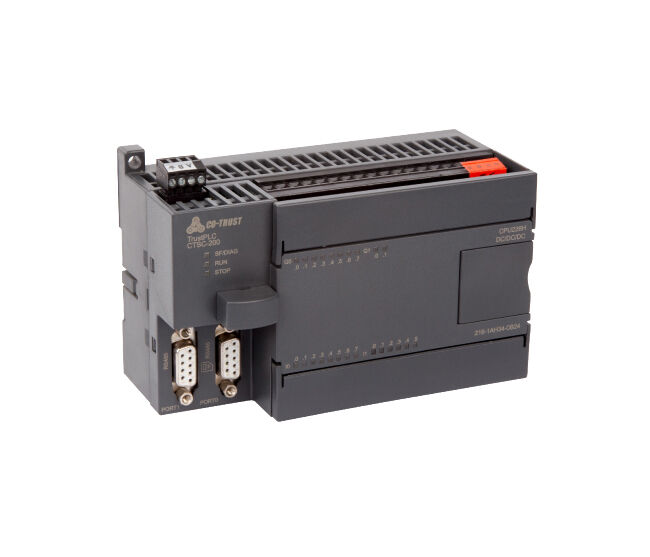

fiziksel özellikler
|
|
Ölçüler (genişlik × yükseklik × derinlik)
|
137×80×62mm
|
|
Güç tüketimi
|
7W
|
|
Bellek özellikleri
|
|
Program belleği
|
Temel boyut 24 KB, 72 KB'ye kadar genişletilebilir.
|
|
Veri depolama
|
Temel boyut 10 KB, 110 KB'ye kadar genişletilebilir.
|
|
Süperkapasitör
|
Yaklaşık 112 saat (tipik değer)
|
|
Harici pil (isteğe bağlı)
|
Yaklaşık 200 gün (tipik değer)
|
|
Genel özellikler
|
|
Toplam zamanlayıcı sayısı
1 ms
10 ms
100 ms
|
256
4
16
236
|
|
Toplam sayaç sayısı
|
256 (süper kapasitörlerle destekleniyor)
|
|
Bellek depolama bitleri
|
256 (süper kapasitörlerle destekleniyor)
|
|
Bellek bitlerinin güç kesintisi durumunda saklanması
|
112
|
|
Zaman kesintisi
|
2 1ms çözünürlük
|
|
Kenar kesintisi
|
4 yükselen kenar ve/veya 4 alçalan kenar
|
|
Analog Potansiyometre
|
2 8 bit çözünürlük
|
|
Mantıksal işlem yürütme süresi
|
0,15 µs
|
|
Kayan noktalı işlem yürütme süresi
|
8µs
|
|
saat
|
yerleşik
|
|
Entegre iletişim fonksiyonları (PPI/serbest port)
|
|
İletişim arayüzü
|
226H
|
Üç iletişim portu: PORT0: PPI portu, RS485 seviyesi; PORT1: PPI/serbest port, RS485 seviyesi; FPORT: serbest iletişim portu, RS485 seviyesi.
|
|
226H-CAN
|
İki iletişim portu: PORT0: PPI/serbest port, RS485 seviyesi; PORT1: PPI/serbest port, RS485 seviyesi.
|
|
PPI baud hızı
|
9,6 kbps, 19,2 kbps ve 187,5 kbps
|
|
Ücretsiz port baud hızı
|
1,2 kbps ile 115,2 kbps arası
|
|
Segment başına maksimum kablo uzunluğu
İzolasyon tekrarlayıcıları kullanın.
İzolasyon tekrarlayıcısı kullanılmadı.
|
187,5 kbps'lik bir baud hızı 1000 metrelik bir menzil sağlarken, 38,4 kbps'lik bir baud hızı 1200 metrelik bir menzil sağlar.
50 metre
|
|
Maksimum istasyon sayısı
|
Her segmentte 32 istasyon, her ağda ise 126 istasyon bulunmaktadır.
|
|
Ana sitelerin maksimum sayısı
|
32
|
|
Noktadan noktaya (PPI ana istasyon modu)
|
Toplam 8 adet (NETR/NETW) bulunmaktadır ve bunlardan 2'si ayrılmıştır.
|
|
Entegre iletişim işlevi (CANopen) (yalnızca 226H-CAN)
|
|
İletişim arayüzü
|
Bir adet (4 pinli terminal), "CANopen İletişim Arayüzü Tablosu"na bakınız.
|
|
İletim hızı (Kbit/s)
|
1000
|
800
|
500
|
250
|
125
|
50
|
20
|
|
Maksimum uzunluk (m)
|
25
|
50
|
100
|
250
|
500
|
1000
|
2500
|
|
Maksimum site adresi
|
127
|
|
Site adresi aralığı
|
1-127
|
|
Ana istasyon sayısı ve yardımcı istasyon sayısı
|
32
|
|
Maksimum erişim sayısı
|
|
Genel Giriş/Çıkış
|
CANopen özel giriş/çıkış
|
|
bayt sayısı
|
Bellek başlangıç adresi
|
bayt sayısı
|
Bellek başlangıç adresi
|
|
girmek
|
16
|
IB0
|
64
|
IB16
|
|
Çıktı
|
16
|
QB0
|
64
|
QB16
|
|
Maksimum analog erişim
|
|
Kanal sayısı
|
Bellek başlangıç adresi
|
Kanal sayısı
|
Bellek başlangıç adresi
|
|
girmek
|
32
|
AIW0
|
128
|
AIW64
|
|
Çıktı
|
32
|
AQW0
|
128
|
AQW64
|
|
G/Ç özellikleri
|
|
Bu makinedeki dijital giriş noktalarının sayısı
|
14
|
|
Giriş türü
|
Lavabo/Kaynak
|
|
Bu makinedeki dijital çıkış noktalarının sayısı
|
10
|
|
Çıktı türü
|
Katı hal MOSFET (drenaj tipi), harici yük için ortak anot bağlantısı |
|
Dijital Giriş/Çıkış Görüntü Alanı
|
256 (128 giriş / 128 çıkış)
|
|
Analog G/Ç görüntü alanı
|
64 (32 giriş / 32 çıkış)
|
|
İzin verilen maksimum genişletilmiş G/Ç modülü sayısı
|
7
|
|
Maksimum dijital giriş/çıkış noktası sayısı
|
230
|
|
Maksimum analog giriş/çıkış noktası sayısı
|
56AI/28AO
|
|
Darbe yakalama girişi
|
14
|
|
Darbe çıkışı
|
2/4 eksen × 200 kHz (PLS çıkışı programlama yazılımında desteklenmemektedir; Co-Trust tarafından sağlanan yazılım paketi gereklidir)
|
|
Yüksek hızlı sayaç
toplam
Tek fazlı sayaç
İki fazlı sayaç
|
6
6×200KHz
4×200 kHz
|
|
Dijital giriş özellikleri
|
|
Bu makine dijital giriş noktalarını entegre eder.
|
14
|
|
Giriş türü
|
Lavabo tipi/Kaynak tipi (IEC Tip 1/Lavabo tipi)
|
|
Nominal gerilim
|
24V DC (B serisi), 5V DC (A serisi)
|
|
Maksimum sürekli izin verilen voltaj
|
30V DC
|
|
Ani gerilim yükselmesi
|
0,5 saniye boyunca 35VDC
|
|
Mantık 1 sinyali (minimum)
Mantık 0 sinyali (maksimum)
|
16 VDC veya üzeri (I1.1 ve I1.5 hariç)
1,5 VDC veya üzeri (I1.1 ve I1.5 hariç)
8 VDC'nin altında (I1.1 ve I1.5 hariç)
5 VDC'nin altında (I1.1 ve I1.5)
|
|
İzolasyon (Alan ve Mantık)
Opto-izolasyon
izolasyon grubu
|
500V AC gerilim mevcuttur
;
bağlantı şemasını 1 dakika içinde görebilirsiniz .
|
|
Eş zamanlı giriş
|
14
|
|
Maksimum kablo uzunluğu
(korumalı/
korumasız)
|
500 metre (Standart Giriş)
300 metre (Standart Giriş)
|
|
Dijital çıkış özellikleri
|
|
Bu makine dijital çıkış noktalarını entegre eder.
|
10
|
|
Çıktı türü
|
Katı hal MOSFET (drenaj tipi), harici yük için ortak anot bağlantısı
|
|
Nominal gerilim
|
24V DC
|
|
Çıkış voltajı aralığı
|
5V - 28.8VDC
|
|
Mantık 1 sinyali (maksimum)
Mantık 0 sinyali (minimum)
|
0,5V
Vcc eksi 0,5V
|
|
Her bir noktadaki nominal akım (maksimum);
Her bir ortak terminaldeki nominal akım (maksimum);
Kaçak akım (maksimum)
; Ani akım (maksimum)
|
0.5A
4A
10μA
8A, 100ms
|
|
Lamba yükü (maksimum)
|
3,5 W
|
|
Bağlantı direnci (kontak)
|
0,3 ohm (tipik değer) (0,6 ohm (maksimum değer))
|
|
İzolasyon (Alan ve Mantık)
Opto-izolasyon
izolasyon grubu
|
500V AC gerilim mevcuttur
;
bağlantı şemasını 1 dakika içinde görebilirsiniz .
|
|
Bağlantı kesilmesinden bağlantı kurulmasına / bağlantı kurulmasından bağlantı kesilmesine kadar olan gecikme (maksimum)
|
0,2 μs (Q0,0~Q0,7), 50 μs (Q1,0 ve Q1,1)
|
|
Nabız frekansı (maksimum)
|
2 eksenli: 200kHz (Q0.0~Q0.3), 1kHz (Q0.4~Q1.1)
4 eksenli: 200kHz (Q0.0~Q0.7), 1kHz (Q0.4~Q1.1)
|
|
Eş zamanlı bağlantılı çıkış
|
10
|
|
Paralel olarak çalışan iki çıkış
|
HAYIR
|
|
Maksimum kablo uzunluğu
koruması
Korumasız
|
500 metre (normal çıkış)
150 metre (normal çıkış)
|
