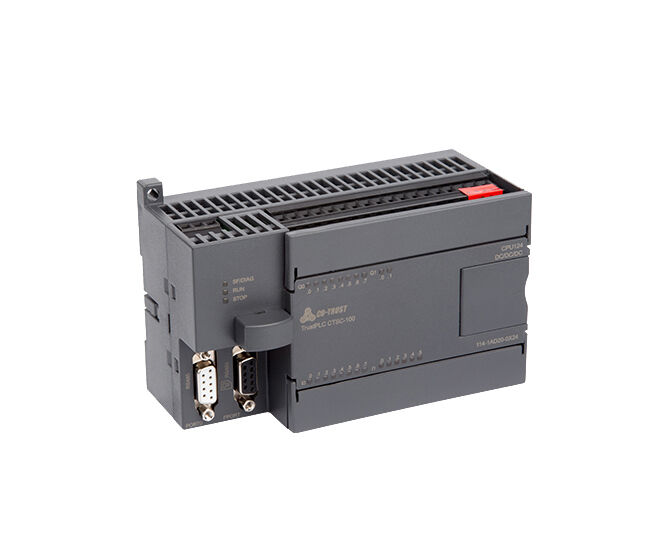

Fiziksel Özellikler
|
|
Boyutlar (G×Y×D)
|
137×80×62mm
|
|
Güç Dağılımı
|
7W
|
|
Bellek Özellikleri
|
|
Program Belleği
|
Normal kullanıcılar için 8KB, 6K, şifreli kullanıcılar için 2K.
|
|
Veri Belleği
|
2KB
|
|
Elektrik kesintisi durumunda yedek güç
|
düğme pil
|
|
Genel Özellikler
|
|
Toplam zamanlayıcı sayısı
1 ms
10 ms
100 ms
|
128 (T0-T127)
4
16
108
|
|
Toplam sayaç sayısı
|
128 (düğme pil)
|
|
Dahili Bellek Bitleri
|
128 (düğme pil)
|
|
Elektrik kesintisi durumunda dahili belleğin korunması
|
112
|
|
Zaman kesintileri
|
2×1ms çözünürlük
|
|
Kenar kesintileri
|
4 yükselen kenar/ alçalan kenar
|
|
Mantıksal işlem hızı
|
0,5 µs
|
|
Kayan nokta işlem hızı
|
16µs
|
|
Çalışma zamanı saati
|
√
|
|
Entegre İletişim Özellikleri
|
|
İletişim portları
|
2 bağlantı noktası，PORT0:PPI， RS485 PWL，
FPROT: ücretsiz port, RS485
|
|
PPI Baud Hızı
|
9.6, 19.2kbps
|
|
Freeport'un Baud Hızı
|
1,2kbps ile 115,2kbps arası
|
|
Segment başına maksimum kablo uzunluğu
İzole tekrarlayıcı uygulandı
İzole tekrarlayıcı uygulanmadı
|
1200 metre olduğunda, 38,4 km.
50 m
|
|
Maksimum istasyon sayısı
|
Segment başına 4 istasyon, ağ başına 32 istasyon.
|
|
Maksimum yüksek lisans sayısı
|
16
|
|
Noktadan noktaya (PPI Ana Modu)
|
×
|
|
Güç Fonksiyonu
|
|
Giriş Gerilimi
|
20,4 ila 28,8 VDC, ters bağlantı koruması ile
|
|
Genişletilmiş veri yolu için +5V güç
|
500mA
|
|
24 VDC Sensör Güç Kaynağı
|
×
|
|
G/Ç Özellikleri
|
|
Entegre dijital giriş sayısı
|
14
|
|
Giriş türü
|
Lavabo/Kaynak
|
|
Entegre dijital çıkış sayısı
|
10
|
|
Çıktı türü
|
Katı Hal MOSFET (Kaynak)
|
|
Dijital G/Ç haritalama alanı
|
128 (64 giriş/64 çıkış)
|
|
Analog G/Ç eşleme alanı
|
32 (16 giriş/16 çıkış)
|
|
Genişletilebilir G/Ç modüllerinin maksimum sayısı
|
3
|
|
Maksimum dijital giriş/çıkış sayısı
|
48
|
|
Maksimum analog giriş/çıkış sayısı
|
12AI/6AO
|
|
Darbe yakalama girişleri
|
14
|
|
Yüksek hızlı sayaçlar
Tek fazlı sayaçlar
|
3×50KHz, HSC0, HSC1 ve HSC2'yi destekler, HSC3, HSC4 ve HSC5'i desteklemez.
|
|
Dijital Giriş Özellikleri
|
|
Entegre Dijital Giriş
|
14
|
|
Giriş türü
|
Lavabo/Kaynak
|
|
Nominal Gerilim
|
24V DC
|
|
İzin verilen maksimum sürekli gerilim
|
30V DC
|
|
Mantıksal 1 Sinyali (minimum)
Mantıksal 0 Sinyali (Maksimum)
|
14 VDC, 2,5mA
5 VDC, 1mA
|
|
İzolasyon (alan tarafı ve mantık devresi)
Optik izolasyon (Galvanik)
İzolasyon grubu
|
√
500V AC, 1 dakika
Terminal Tanımlamasına bakın.
|
|
Eşzamanlı Girişler
|
14
|
|
Maksimum kablo uzunluğu
Korumalı
Korumasız
|
500 m (standart giriş), 50 m (yüksek hızlı sayaç girişi)
300 m (standart giriş)
|
|
Dijital Çıkış Özellikleri
|
|
Entegre dijital çıkış sayısı
|
10
|
|
Çıktı türü
|
Katı Hal MOSFET (Kaynak)
|
|
Her bir çıkışın maksimum nominal akımı
Ani Akım
|
0,75A
8A, 100 milisaniye
|
|
Lamba yükü (Maks.)
|
5W
|
|
Durum içi direnç
|
0,3 ohm, Maksimum: 0,6 ohm
|
|
Yüksek hızlı darbe çıkışı
|
3×50KHz, Q0.0, Q0.1 ve Q0.2, yönsüz çıkış;
CPU'nun MC_PTP_R/MC_SPEED_CTRL vb. özelliklerini destekler, programlama yazılımının PTO/PWM özelliklerini desteklemez.
|
|
Eş zamanlı çıktı
|
10
|
|
İki paralel çıkış
|
yalnızca iki çıktı aynı grupta olduğunda
|
|
Maksimum kablo uzunluğu
Korumalı
Korumasız
|
500m (standart çıkış)
150m (standart çıkış)
|
