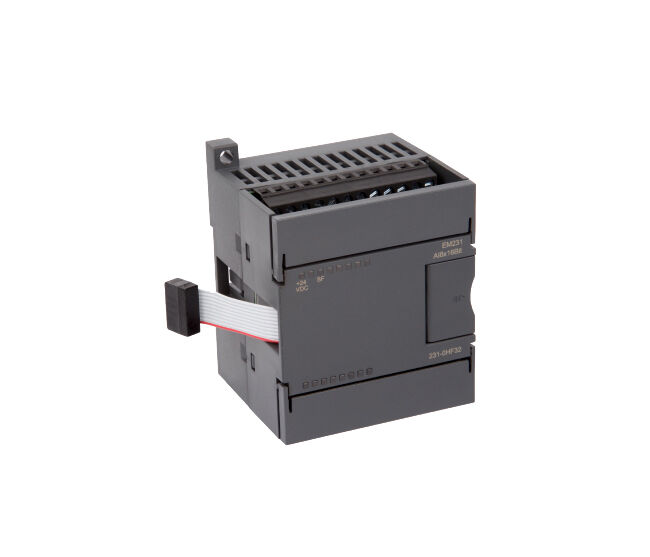

CTS7 231-0HF32 | CTSC-200 EM231, 8AI×16BIT, Gerilim Girişi, İzolasyon Yüksek Hassasiyetli Analog Giriş (231-0HF32)
CO TRUST

CTS7 231-0HF32 | CTSC-200 EM231, 8AI×16BIT, Gerilim Girişi, İzolasyon Yüksek Hassasiyetli Analog Giriş (231-0HF32)

0,00 TL
Marka
CO TRUST
Stok Kodu
CTS7 231-OHF32
Stok Adedi
6
NUMERİK KOD
B29/6
Liste Fiyatı
0,00 USD + KDV
Stokta Olmayan Ürün
Adet
SEPETE EKLE
HEMEN AL
Merhaba,bu ürün hakkında bilgi almak istiyorum.
*
*
*
Karşılaştır
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Alışveriş Deneyimi
Teknik Özellikler

Performans Parametreleri

Özellikler
EM231, 8 AI×16BIT
Fiziksel Özellikler
   Boyutlar (G×Y×D)
71,2×80×62 mm
   Güç Kaybı (dağılımı)
1W
Güç Tüketimi
    +5V'tan (giriş/çıkış veri yolundan)
25 mA
    L+'dan
30 mA
    L+ voltaj aralığı, sınıf 2 veya DC sensör beslemesi
20,4～28,8V DC
    LED göstergesi
24 VDC Güç Kaynağı İyi Durumda:
                       AÇIK = arıza yok,
                       KAPALI = 24 VDC güç yok
Analog Giriş Özelliği　
   Analog giriş noktalarının sayısı
8 puan
    İzolasyon (alan tarafından mantık devresine)
1 dakika boyunca 500V AC
    giriş türü
Diferansiyel
Giriş Aralığı
        akım (tek kutuplu)
0—20mA 、4—20mA
        Veri Aralığı
        Bipolar, tam ölçekli aralık
0～32000
Giriş Çözünürlüğü
    Akım (tek kutuplu)
0,000625mA (0～20mA)
0,0005mA (4～20mA)
    Analogdan dijitale dönüştürme süresi
Yaklaşık 10 ms
    Analog giriş basamak yanıtı
Yaklaşık 80 ms
    Ortak mod reddi
40 dB, DC - 60 Hz
    Ortak mod gerilimi
Sinyal gerilimi artı ortak mod gerilimi ≤±12V olmalıdır.
    Giriş Empedansı
250Ω
    Giriş filtresi zayıflaması
-3 dB @ 3,1 kHz
    Maksimum giriş voltajı
--
    Maksimum giriş akımı
30mA
    ADC çözünürlüğü
16 BİT
Kalibrasyon ve Yapılandırma

  • Kalibrasyon ve yapılandırma anahtarının konumu



  • Yapılandırma

Tablo 1, yapılandırma DIP anahtarları kullanılarak EM 231 modülünün nasıl yapılandırılacağını göstermektedir. 1, 2 ve 3 numaralı anahtarlar analog giriş aralığını seçer. Tüm girişler aynı analog giriş aralığına ayarlanmıştır. Bu tabloda, ON kapalı, OFF ise açık anlamına gelir. (SW4 ila SW6 anahtarları OFF konumuna ayarlanmalıdır)
Tablo 1 EM 231 Konfigürasyon Anahtarı Tablosu, Analog Giriş Aralığını Seçmek İçin
Tek kutuplu
Tam Ölçekli Giriş
Çözünürlük
SW1
SW2
SW3
KAPALI
KAPALI
KAPALI
0 ila 20mA
0.000625mA
KAPALI
AÇIK
4 ila 20mA
0,0005mA

    • Yazılım Yapılandırması

EM231 8AI modülünün farklı yuvalarda farklı başlangıç ​​giriş adresleri vardır ve adresi AIW değil VW formatındadır. Adresi aşağıdaki formülle hesaplayabilirsiniz:
                   x(VWx) = a × 64 + b × 2 (a yuva numarası, b ise nokta numarasıdır.)
Tablo 2 EM231 8AI için Adres
VWx
Nokta 0
Madde 1
2. Madde
3. Madde
4. Madde
5. Madde
6. Madde
7. Madde
Yuva 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
Yuva 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
Yuva 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
Yuva 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
Yuva 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
Yuva 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
Yuva 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
Not: Td2X metin ekranının ofset adresi de VW0'da olduğundan, sisteminizde Td2X metin ekranı kullanmanız gerekiyorsa, lütfen EM231 8AI×TC modülünü 0 numaralı yuvaya takmayın, aksi takdirde td2X normal çalışmaz. SIEMENS TD200 metin ekranı, TD2X ile aynıdır. (SIEMENS, SIEMENS AG'nin ticari markasıdır.)
Kurulum

Boyut Diyagramı

Kablolama Şeması
