EM231 TC modülleri, yedi farklı termokupl tipi (J, K, E, N, S, T ve R) için kullanışlı ve izole bir arayüz sağlar; bu sayede CTS7-200 PLC, 80mV aralığında düşük seviyeli analog sinyalleri de bağlayabilir. Termokupl tipini, açık tel kontrolünü, sıcaklık ölçeğini, soğuk bağlantı kompanzasyonunu ve yanma yönünü seçmek için DIP anahtarını kullanmalısınız. Bir modüle bağlanan tüm termokupllar aynı tipte olmalıdır.
Şekil 1 ve Şekil 2'de gösterildiği gibi, yapılandırma DIP anahtarları modüllerin sağ alt tarafında yer almaktadır; EM231 4TC modülünde 8 pinli anahtar, EM231 8TC modülünde ise 6 pinli anahtar bulunmaktadır.
DIP anahtarı ayarlarının geçerli olması için PLC'yi veya 24V güç kaynağını yeniden başlatmanız gerekir.

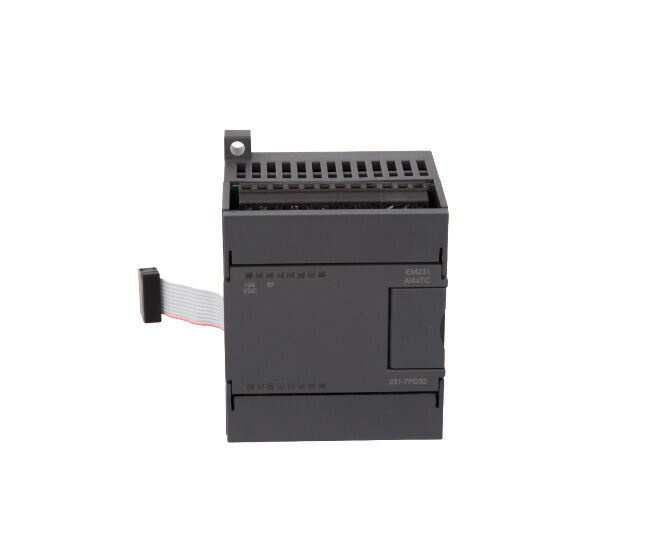

Şekil 1 EM231 4AI×TC
Şekil 2 EM231 8AI×TC
EM231 4TC Modülü için Tablo 1 ve Tablo 2'de gösterildiği gibi DIP anahtarı 1'i anahtar 8'e ayarlayarak termokupl tipini seçin ve EM231 8TC Modülü için Tablo 1 ve Tablo 2'de gösterildiği gibi DIP anahtarı 1'i anahtar 6'ya ayarlayarak termokupl tipini seçin.
EM231 4TC Modülü için DIP anahtarı 4 kullanılmaz, kapalı konumda olmalıdır. EM231 8TC Modülü için açık kablo kontrolü her zaman etkindir.
Tablo 1 Termokupl Tipinin Seçimi
| Termokupl Tipi |
SW1 |
SW2 |
SW3 |
| J (Varsayılan) |
0 |
0 |
0 |
| K |
0 |
0 |
1 |
| T |
0 |
1 |
0 |
| E |
0 |
1 |
1 |
| R |
1 |
0 |
0 |
| S |
1 |
0 |
1 |
| N |
1 |
1 |
0 |
| +/- 80mV |
1 |
1 |
1 |
Tablo 2 Diğerlerinin Seçimi
| Özellik |
EM231 4AI×TC |
EM231 8AI×TC |
| konum |
durum |
konum |
durum |
| Tükenmişlik Yönü |
SW5 |
0: Yukarı doğru (+3276,7 derece)
1: Aşağı doğru (-3276,8 derece)
|
SW4 |
0: Yukarı doğru (+3276,7 derece)
1: Aşağı doğru (-3276,8 derece)
|
| Açık Kablo Kontrolü |
SW6 |
0: etkinleştir,
1: devre dışı bırak |
her zaman etkinleştir |
| Ölçek Seçimi |
SW7 |
0:Santigrat (°C),
1:Fahrenhayt (℉) |
SW5 |
0:Santigrat (°C),
1:Fahrenhayt (℉) |
| Soğuk Bağlantı Etkinleştirme |
SW8 |
0: etkinleştir
1: devre dışı bırak
|
SW6 |
0: etkinleştir
1: devre dışı bırak |
Yazılım Yapılandırması
EM231 8AI×TC modülünün farklı yuvalarda farklı başlangıç giriş adresleri vardır ve adresi AIW değil VW formatındadır. Adresi aşağıdaki formülle hesaplayabilirsiniz:
x(VWx) = a × 64 + b × 2 (a yuva numarası, b ise nokta numarasıdır.)
Tablo 2 EM231 8AI×TC için Adres
|
VWx
|
Nokta 0
|
Madde 1
|
2. Madde
|
3. Madde
|
4. Madde
|
5. Madde
|
6. Madde
|
7. Madde
|
|
Yuva 0
|
VW0
|
VW2
|
VW4
|
VW6
|
VW8
|
VW10
|
VW12
|
VW14
|
|
Yuva 1
|
VW64
|
VW66
|
VW68
|
VW70
|
VW72
|
VW74
|
VW76
|
VW78
|
|
Yuva 2
|
VW128
|
VW130
|
VW132
|
VW134
|
VW136
|
VW138
|
VW140
|
VW142
|
|
Yuva 3
|
VW192
|
VW194
|
VW196
|
VW198
|
VW200
|
VW202
|
VW204
|
VW206
|
|
Yuva 4
|
VW256
|
VW258
|
VW260
|
VW262
|
VW264
|
VW266
|
VW268
|
VW270
|
|
Yuva 5
|
VW320
|
VW322
|
VW324
|
VW326
|
VW328
|
VW330
|
VW332
|
VW334
|
|
Yuva 6
|
VW384
|
VW386
|
VW388
|
VW390
|
VW392
|
VW394
|
VW396
|
VW398
|
Uyarı: Td2X metin ekranının ofset adresi de VW0'da olduğundan, sisteminizde Td2X metin ekranı kullanmanız gerekiyorsa, lütfen EM231 8AI×TC modülünü 0 numaralı yuvaya takmayın, aksi takdirde td2X normal çalışmayacaktır. SIEMENS TD200 metin ekranı, TD2X ile aynıdır. (SIEMENS, SIEMENS AG'nin ticari markasıdır.)
