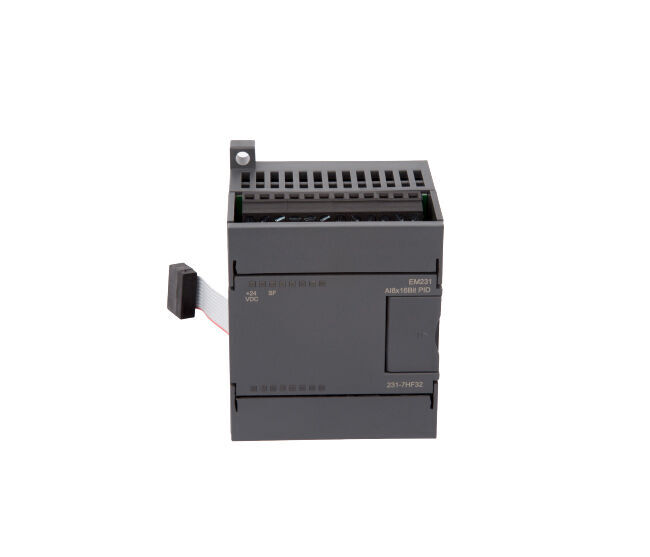

CTS7 231-7HF32 | CTSC-200 EM231 8×PID Akım Girişi 0~20mA veya 4~20mA EM231 Akım Girişi PID (231-7HF32)
CO TRUST

CTS7 231-7HF32 | CTSC-200 EM231 8×PID Akım Girişi 0~20mA veya 4~20mA EM231 Akım Girişi PID (231-7HF32)

0,00 TL
Kategori
PLC Aksesuarları
Marka
CO TRUST
Stok Kodu
CTS7 231-7HF32
Stok Adedi
4
NUMERİK KOD
B29/12
Liste Fiyatı
0,00 USD + KDV
Stokta Olmayan Ürün
Adet
SEPETE EKLE
HEMEN AL
Teklif Al
Merhaba,bu ürün hakkında bilgi almak istiyorum.
*
*
*
Karşılaştır
ÜRÜN BİLGİSİ
YORUMLAR
TAKSİT SEÇENEKLERİ
ÖNERİLERİNİZ
Alışveriş Deneyimi
Teknik Özellikler

Performans Parametreleri

Özellikler
EM231, 8×PID
Fiziksel Özellikler
   Boyutlar (G×Y×D)
71,2×80×62 mm
   Güç Kaybı (dağılımı)
1,2 W
Güç Tüketimi
    +5V'tan (giriş/çıkış veri yolundan)
30mA
    L+'dan
39mA
    L+ voltaj aralığı, sınıf 2 veya DC sensör beslemesi
20,4～28,8V DC
    LED göstergesi
24 VDC Güç Kaynağı İyi: AÇIK = arıza yok, KAPALI = güç yok;
           SF: AÇIK = modül arızası, Yanıp sönme = giriş sinyali hatası, KAPALI = normal;
Analog Giriş Özellikleri
   Giriş türü
mevcut giriş
   Giriş aralığı
0~20mA
   Analog giriş noktalarının sayısı
8 puan
İzolasyon
    Alandan Mantığa
    Alan 24V DC'ye,
               24V DC mantık girişine
500V AC
           500V AC
           500V AC
    Ortak mod giriş aralığı
               (giriş kanalından giriş kanalına)
120V AC
    Ortak mod reddi
>120dB@120V AC
Giriş çözünürlüğü
    Sıcaklık
    Gerilim
0.1℃/0.1℉
           15 bit artı işareti
   Ölçme prensibi
Sigma-Delta
   Tüm kanallar için modül güncelleme zamanı
825 ms
   Sensöre olan kablo uzunluğu, maksimum
100 m
   Tel halka direnci
100Ω
   Girişimin bastırılması
85dB@ 50Hz/60Hz/400Hz
   Veri kelime formatı
Voltaj: -27648 ile +27648 arasında
   Giriş empedansı
≥1MΩ
   Maksimum giriş voltajı
30V DC
   Giriş filtresi zayıflaması
-3dB@ 21kHz
   Temel hata
%0,1 FS (Gerilim)
   Tekrarlanabilirlik
%0,05 FS
   Soğuk bağlantı hatası
±1,5℃
   24V DC besleme gerilimi aralığı
20,4 ila 28,8 VDC
Teşhis programı
LED：EXTF，SF
PID Özellikleri
PID aritmetiği
PID+FUZZY argümanı otomatik ayarlama
Örnekleme zamanı
1 saniye
Minimum çıkış darbe süresi
10 ms
PID tipi
P, PI, PD, PID
PID çıkış tipi
Analog veya PWM
PID çıkış polaritesi
Bipolar veya unipolar

PID Adresini Yapılandırma

PID adresinin hesaplanması

PID adresi
Formül
Not
PID argümanı için adres
A=(2048+S*256)+16*C
S, modülün takılacağı yuva numarasıdır (0～6).
C, nokta numarasıdır (8PID modülü için 0-7 arası).
PID pozitif darbesi için adres
X=(2048+S*256)+12
PID negatif darbesi için adres
Y=(2048+S*256)+13


PID argümanı çıktısı (Modülden CPU'ya)

Tanım
Adres
Ayar Değeri
Gerçek Değer
Gerçek sıcaklık
VM A
  0～13000
0～1300℃
Durum kelimesi
VM A+2
veri okundu
PID analog çıkışı
VM A+4
　-32000～32000
-32000～32000

PID argüman girişi (CPU'dan modüle)

Tanım
Adres
Ayar Değeri
Gerçek Değer
Ayarlanan sıcaklık
VM A+128
0～13000
0～1300℃
Kontrol baytları
VB A+130 sıfır olduğunda
VB A+130 1 olduğunda
V( A+130).0
PID devre dışı, çıktı yok
PID etkinleştirme
V( A+130).1
İntegral her zaman aktiftir ve Kp otomatik olarak ayarlanmaz.
İntegral aktif değil ve Kp otomatik olarak ayarlanıyor.
V( A+130).2
Tek kutuplu PID çıkışı, 0～32000
Bipolar PID çıkışı, 32000～32000, ısıtma ve soğutma fonksiyonlu.
V( A+130).3
Kullanılmamış
V( A+130).4
İntegral aktiftir
İntegral aktif değil
V( A+130).5
Diferansiyel aktif
Diferansiyel aktif değil
V( A+130).6
Giriş için filtreleme
Giriş için filtreleme yapılmıyor.
PID için darbe çıkış döngüsü
VW A+132
1～255
1-255 saniye
Kp
VW A+134
0～9999
0～999.9
Ti (İntegral zaman)
VW A+136
0～3600
0～3600 saniye
Td (farklı zaman)
VW A+138
0～3600
0～3600 saniye

Pozitif darbe çıkışı için adres

nokta 0
V X.0
1. madde
V X.1
2. madde
V X.2
3. madde
V X.3
4. madde
V X.4
5. madde
V X.5
6. madde
V X.6
7. madde
V X.7

Negatif darbe çıkışı için adres

nokta 0
V Y.0
1. madde
V Y.1
2. madde
V Y.2
3. madde
V Y.3
4. madde
V Y.4
5. madde
V Y.5
6. madde
V Y.6
7. madde
V Y.7

Kurulum

Boyut Diyagramı

Kablolama Şeması

DIP anahtarlarının yapılandırılması
EM 231 PID modülleri yalnızca J veya K tipi termokupl arayüzüne bağlanabilir. Modüller 6 pinli DIP anahtarları sağlar; SW1 ila SW2 kullanılmazken, SW3 ila SW6 termokupl tipini, sıcaklık ölçeğini, soğuk bağlantı kompanzasyonunu ve yanma yönünü seçmek içindir. PID modülleri her zaman açık tel kontrolünü etkinleştirir.
Yapılandırma DIP anahtarları, aşağıdaki şekilde gösterildiği gibi modülün sağ alt tarafında yer almaktadır. DIP anahtarı ayarlarının geçerli olması için PLC'yi ve/veya kullanıcı 24V güç kaynağını yeniden başlatmanız gerekmektedir.

Sw1 Sw2 Sw3 SW4 Sw5 Sw6 menzil çözünürlük
AÇIK AÇIK KAPALI KAPALI KAPALI KAPALI 0—20mA 0,1℃/F
AÇIK AÇIK AÇIK KAPALI KAPALI KAPALI 4—20mA 0,1℃/F
