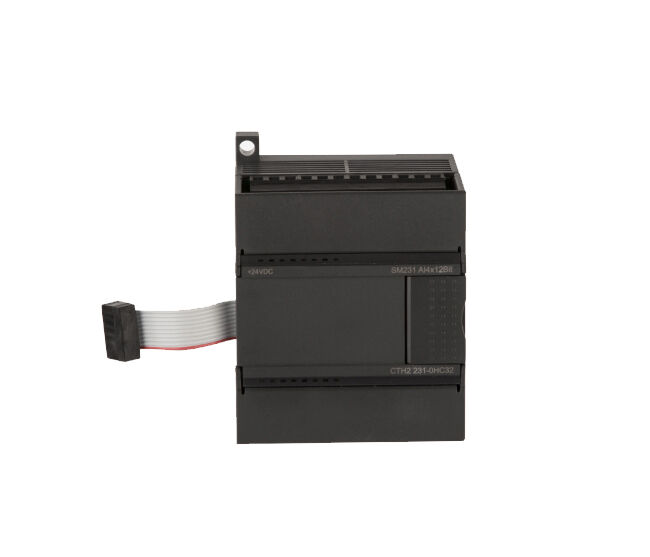

CTS7 231-0HC32 | CTSC-200 EM231 Analog Giriş Modülü 4AI×12BIT Gerilim/Akım Girişi İzolasyon EM231 Analog Giriş (231-0HC32)

Performans Parametreleri

Kalibrasyon ve Yapılandırma

• Kalibrasyon ve yapılandırma anahtarının konumu

• Giriş Kalibrasyonu

Kalibrasyon ayarı, analog çoklayıcıyı takip eden enstrümantasyon yükselteç aşamasını etkileyecektir; bu nedenle kalibrasyon tüm kullanıcı giriş kanallarını etkiler. Analog çoklayıcıdan önceki her giriş devresinin bileşen parametrelerindeki varyasyonlar, kalibrasyondan sonra bile aynı giriş sinyaline bağlı farklı kanallar arasında okuma değerlerinde hafif farklılıklara neden olacaktır.

Bu veri sayfasında yer alan özelliklere ulaşmak için modülün tüm girişlerine analog giriş filtrelerini etkinleştirmeniz gerekebilir. Ortalama değeri hesaplamak için lütfen 64 veya daha fazla örnek seçin.

Giriş sinyalini kalibre etmek için lütfen aşağıdaki adımları izleyin.

1. Modülün gücünü kapatın ve istediğiniz giriş aralığını seçin.

2. İşlemciye ve modüle güç verin. Modülün en az 15 dakika stabil kalmasını bekleyin.

3. Bir verici, voltaj kaynağı veya akım kaynağı kullanarak, tam ölçekli bir değer sinyalini giriş kanallarından birine bağlayın ve CPU'ya bildirilen değeri okuyun.

4. GAIN potansiyometresini 32000 değerini gösterene kadar ayarlayın.

• Yapılandırma

Tablo 1, yapılandırma DIP anahtarları kullanılarak EM 231 modülünün nasıl yapılandırılacağını göstermektedir. 1, 2 ve 3 numaralı anahtarlar analog giriş aralığını seçer. Tüm girişler aynı analog giriş aralığına ayarlanmıştır. Bu tabloda, ON kapalı, OFF ise açık anlamına gelir. (SW4 ila SW6 anahtarları OFF konumuna ayarlanmalıdır)

Tablo 1 EM 231 Konfigürasyon Anahtarı Tablosu, Analog Giriş Aralığını Seçmek İçin

Tek kutuplu			Tam Ölçekli Giriş	Çözünürlük
SW1	SW2	SW3
AÇIK	KAPALI	AÇIK	0 ila 10V	2,5 mV
	AÇIK	KAPALI	0 ila 5V	1,25 mV
			0 ila 20mA	5 µA
Bipolar			Tam Ölçekli Giriş	Çözünürlük
SW1	SW2	SW3
KAPALI	KAPALI	AÇIK	± 5 V	2,5 mV
	AÇIK	KAPALI	± 2,5 V	1,25 mV

Giriş Verisi Kelime Biçimi

Not

Analog-dijital dönüştürücünün (ADC) 12 bitlik okumaları, giriş veri sözcüğü biçiminde sola hizalanmıştır. En anlamlı bit (MSB) işaret bitidir: sıfır, pozitif bir veri sözcüğü değerini gösterir. Tek kutuplu biçimde, sondaki üç sıfır, ADC değerindeki her bir sayım değişikliği için veri sözcüğünde sekiz sayımlık bir değişikliğe neden olur. Çift kutuplu biçimde, sondaki dört sıfır, ADC değerindeki her bir sayım değişikliği için veri sözcüğünde on altı sayımlık bir değişikliğe neden olur.
