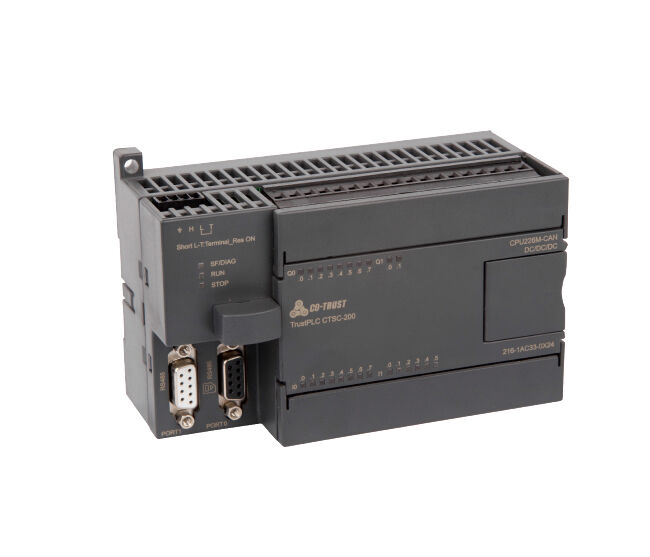

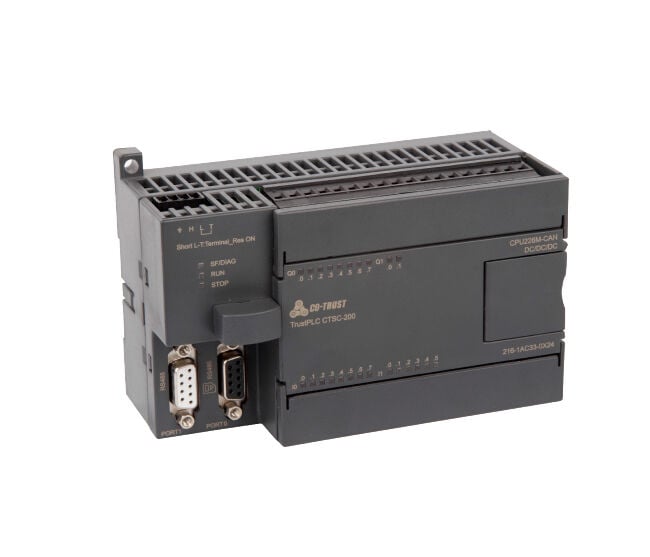

Fiziksel Özellikler
|
|
Boyutlar (G×Y×D)
|
137×80×62mm
|
|
Güç Dağılımı
|
7W
|
|
Bellek Özellikleri
|
|
Program Belleği
|
Normal kullanıcılar için 48 KB, 24 KB, şifreli kullanıcılar için 24 KB.
|
|
Veri Belleği
|
10 KB, 110 KB'ye kadar genişletilebilir.
|
|
Ultra kapasitör
|
112 saat
|
|
Harici pil
|
200 saat
|
|
Genel Özellikler
|
|
Toplam zamanlayıcı sayısı
1 ms
10 ms
100 ms
|
256
4
16
236
|
|
Toplam sayaç sayısı
|
256 (ultra kapasitör yedekleme)
|
|
Dahili Bellek Bitleri
|
256 (ultra kapasitör yedekleme)
|
|
Elektrik kesintisi durumunda dahili belleğin korunması
|
112 (EEPROM yedeklemesi)
|
|
Zaman kesintileri
|
2×1ms çözünürlük
|
|
Kenar kesintileri
|
4 yükselen kenar/ alçalan kenar
|
|
Simülasyon potansiyometresi
|
Çift 8 bit çözünürlük
|
|
Mantıksal işlem hızı
|
0,15 µs
|
|
Kayan nokta işlem hızı
|
8µs
|
|
Çalışma zamanı saati
|
yerleşik
|
|
Güç Kaynağı
+5V
24V
|
660mA
280mA
|
|
Entegre İletişim Özellikleri
|
|
İletişim portları
|
2 (DB9 bağlantı noktası);
POTT0:PPI/Freeport, RS485
POTT1:PPI/Freeport, RS485
|
|
PPI Baud Hızı
|
9,6, 19,2 kbps ve 187,5 kbps
|
|
Freeport'un Baud Hızı
|
1,2kbps ile 115,2kbps arası
|
|
Segment başına maksimum kablo uzunluğu
İzole tekrarlayıcı uygulandı
İzole tekrarlayıcı uygulanmadı
|
1200 metre olduğunda, 38,4 km.
50 metre
|
|
Maksimum istasyon sayısı
|
Segment başına 32 istasyon, ağ başına 126 istasyon.
|
|
Maksimum yüksek lisans sayısı
|
32
|
|
Noktadan noktaya (PPI Ana Modu)
|
8, 2 rezerv
|
|
Güç Fonksiyonu (CANopen)
|
|
İletişim arayüzü
|
1 (4 delikli terminal)
|
|
|
G/Ç Özellikleri
|
|
Entegre dijital giriş sayısı
|
14
|
|
Giriş türü
|
Lavabo/Kaynak
|
|
Dijital çıkış noktaları
|
10
|
|
Çıktı türü
|
Katı Hal MOSFET (Kaynak)
|
|
Dijital G/Ç eşleme alanı
|
256 (128Giriş/128Çıkış)
|
|
Analog G/Ç eşleme alanı
|
64 (32 Giriş/32 Çıkış)
|
|
Genişletilebilir G/Ç modüllerinin maksimum sayısı
|
7
|
|
Darbe yakalama girişleri
|
14
|
|
Yüksek hızlı sayaçlar
Miktar
Tek fazlı sayaçlar
iki faz sayacı
|
2 (HSC0 ve HSC1)
2×30KHZ
2×20KHZ
|
|
Dijital Giriş Özellikleri
|
|
Entegre Dijital Giriş
|
14
|
|
Giriş türü
|
Lavabo/Kaynak
|
|
Nominal Gerilim
|
24V DC
|
|
İzin verilen maksimum sürekli gerilim
|
30V DC
|
|
Mantıksal 1 Sinyali (minimum)
Mantıksal 0 Sinyali (Maksimum)
|
18 VDC, 2,5mA
5 VDC, 1mA
|
|
İzolasyon (alan tarafı ve mantık devresi)
Optik izolasyon (Galvanik)
İzolasyon grubu
|
500V AC, 1 dakika
|
|
Eşzamanlı Girişler
|
14
|
|
Maksimum kablo uzunluğu
Korumalı
Korumasız
|
500 m (standart giriş), 50 m (yüksek hızlı sayaç girişi)
300 m (standart giriş)
|
|
Dijital Çıkış Özellikleri
|
|
Entegre dijital çıkış sayısı
|
10
|
|
Çıktı türü
|
Katı Hal MOSFET (Kaynak)
|
|
Her bir çıkışın maksimum nominal akımı
Ani Akım
|
0,75A
8A, 100 milisaniye
|
|
Lamba yükü (Maks.)
|
5W
|
|
Durum içi direnç
|
0,3 ohm, Maksimum: 0,6 ohm
|
|
Yüksek hızlı darbe çıkışı
|
2×50KHZ
CPU'nun MC_PTP_R/MC_SPEED_CTRL vb. özelliklerini destekler, programlama yazılımının PTO/PWM özelliklerini desteklemez.
|
|
Eş zamanlı çıktı
|
10
|
|
İki paralel çıkış
|
yalnızca iki çıktı aynı grupta olduğunda
|
|
Maksimum kablo uzunluğu
Korumalı
Korumasız
|
500m (standart çıkış)
150m (standart çıkış)
|
