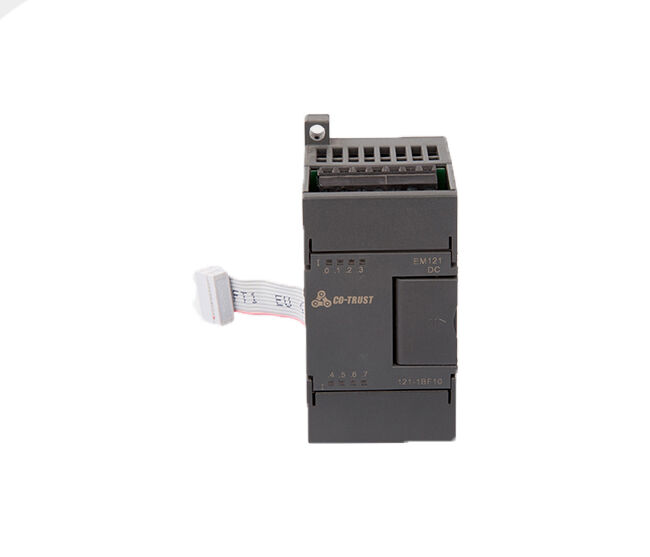

CTS7 121-1BF10 | CTSC-100 EM121 Dijital Giriş Modülü, 8 giriş, DC 24V

Fiziksel Boyut

Boyutlar (G×Y×D)

46×80×62 mm

Güç dağılımı

2W

Giriş Özellikleri　

Entegre girdi sayısı

8

Giriş türü

Lavabo/Kaynak (IEC Tip 1 lavabo)

Giriş Gerilimi　

Maksimum sürekli izin verilen

30 VDC

Kabarmak

35 VDC, 0,5 s

Değerlendirilmiş değer

24 VDC, 4 mA

Mantık 1 sinyali (minimum)

15 VDC, 2,5 mA

Mantık 0 sinyali (maksimum)

5 VDC, 1mA

İzolasyon (Alan Tarafı - Mantık Devresi)　

Optik izolasyon (Galvanik)

500 VAC, 1 dakika

İzolasyon grupları

4 puan

Maksimum giriş gecikme süreleri

4,5 ms

2 Kablolu Yakınlık Sensörünün (Bero) Bağlantısı　

İzin verilen kaçak akım

1 mA, maksimum

Kablo Uzunluğu　

Korumasız (HSC değil)

300 m

Korumalı

500 m

Aynı anda açık olan giriş sayısı　

40℃

8

50℃

8

Güç Tüketimi

+5V DC'den (giriş/çıkış veri yolundan)

40 mA
