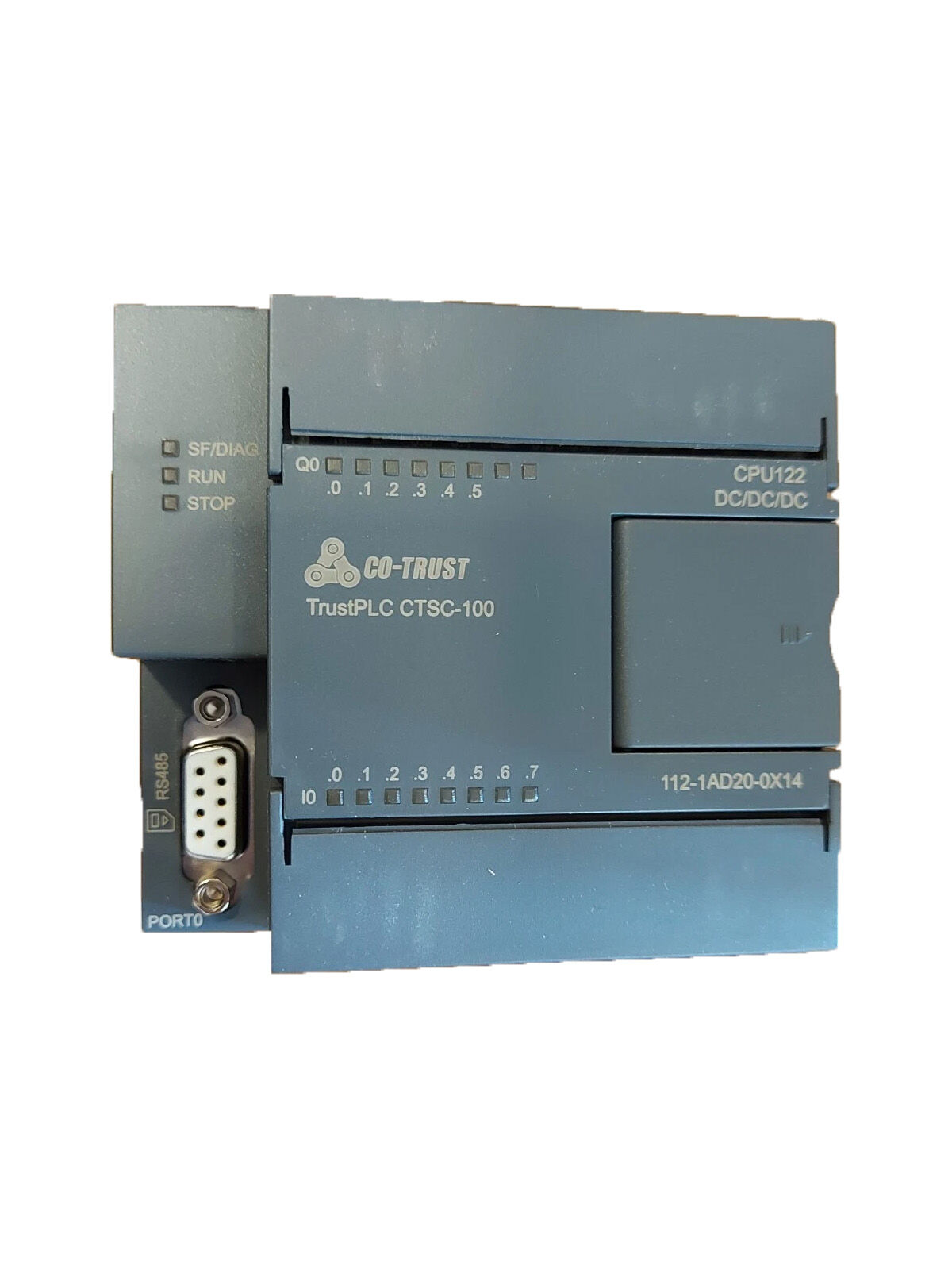

CTS7 112-1AD20-0X14 | CTSC-200 PLC CPU 14DI 10DO 24V DC Transistör çıkışı / Röle çıkışı (112-1AD20-0X14, 112-1BD20-0X14)

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Fiziksel Özellikler
Boyutlar (G×Y×D)	90×80×62mm
Güç Dağılımı	5W
Bellek Özellikleri
Program Belleği	Normal kullanıcılar için 6KB, 4K, şifreli kullanıcılar için 2K.
Veri Belleği	2KB
Elektrik kesintisi durumunda yedek güç	düğme pil
Genel Özellikler
Toplam zamanlayıcı sayısı       1 ms       10 ms       100 ms	128 (T0-T127) 4  16 108
Toplam sayaç sayısı	128 (düğme pil)
Dahili Bellek Bitleri	128 (düğme pil)
Elektrik kesintisi durumunda dahili belleğin korunması	112
Zaman kesintileri	2×1ms Çözünürlük
Kenar kesintileri	4 yükselen kenar/ alçalan kenar
Mantıksal işlem hızı	0,5 µs
Kayan nokta işlem hızı	16µs
Çalışma zamanı saati	√
Entegre İletişim Fonksiyonu
İletişim Limanı	PORT0：RS485
PPI Baud Hızı	9.6, 19.2kbps
Segment başına maksimum kablo uzunluğu İzole tekrarlayıcı uygulandı İzole tekrarlayıcı uygulanmadı	1200 metre olduğunda, 38,4 km. 50 m
Maksimum istasyon sayısı	Segment başına 4 istasyon, ağ başına 32 istasyon.
Maksimum yüksek lisans sayısı	16
Noktadan noktaya (PPI Ana Modu)	×
Güç Fonksiyonu
Giriş Gerilimi	20,4 ila 28,8 VDC, ters bağlantı koruması ile
Genişletilmiş veri yolu için +5V güç	×
24 VDC Sensör Güç Kaynağı	×
G/Ç Özellikleri
Entegre dijital giriş sayısı	8
Giriş türü	Lavabo/Kaynak
Entegre dijital çıkış sayısı	6
Çıktı türü	Katı Hal MOSFET (Kaynak)
Dijital G/Ç eşleme alanı	128 (64 giriş/64 çıkış)
Analog G/Ç eşleme alanı	32 (16 giriş/16 çıkış)
Genişletilebilir G/Ç modüllerinin maksimum sayısı	0
Maksimum dijital giriş/çıkış sayısı	14
Maksimum analog giriş/çıkış sayısı	0
Darbe yakalama girişleri	8
Yüksek hızlı sayaçlar Tek fazlı sayaçlar	4×50KHz, HSC0, HSC3, HSC4, HSC5'i destekler, HSC1 ve HSC2'yi desteklemez.
Dijital Giriş Özellikleri
Entegre dijital giriş sayısı	8
Giriş türü	Lavabo/Kaynak
Nominal gerilim	24V DC
İzin verilen maksimum sürekli gerilim	30V DC
Mantıksal 1 Sinyali (minimum) Mantıksal 0 Sinyali (Maksimum)	14 VDC, 2,5mA 5 VDC, 1mA
İzolasyon (alan tarafı ve mantık devresi) Optik izolasyon (Galvanik) İzolasyon grubu	√ 500V AC, 1 dakika Terminal Tanımlamasına bakın.
Eşzamanlı Girişler	8
Maksimum kablo uzunluğu Korumalı Korumasız	500 m (standart giriş), 50 m (yüksek hızlı sayaç girişi) 300 m (standart giriş)
Dijital Çıkış Özellikleri
Entegre dijital çıkış sayısı	6
Çıktı türü	Katı Hal MOSFET (Kaynak)
Her bir çıkışın maksimum nominal akımı Ani Akım	0,75A 8A, 100 milisaniye
Lamba yükü (Maks.)	5W
Durum içi direnç	0,3 ohm (Maksimum: 0,6 ohm)
Yüksek hızlı darbe çıkışı	2×50KHz, Q0.0 ve Q0.1, yönsüz çıkış; CPU'nun MC_PTP_R/MC_SPEED_CTRL vb. özelliklerini destekler, programlama yazılımının PTO/PWM özelliklerini desteklemez.
Eş zamanlı çıktı	6
İki paralel çıkış	yalnızca iki çıktı aynı grupta olduğunda
Maksimum kablo uzunluğu Korumalı Korumasız	500m (standart çıkış) 150m (standart çıkış)

Performans Parametreleri

Fiziksel Özellikler
Boyutlar (G×Y×D)	90×80×62mm
Güç dağılımı	7W
Bellek Özellikleri
Program belleği	Normal kullanıcılar için 6KB, 4K, şifreli kullanıcılar için 2K.
Veri belleği	2KB
Elektrik kesintisi durumunda yedek güç	düğme pil
Genel Özellikler
Toplam zamanlayıcı sayısı       1 ms       10 ms       100 ms		128 (T0-T127) 4 16 108
Toplam Sayaç Sayısı		128 (düğme pil)
Dahili bellek biti		128 (düğme pil)
Elektrik kesintisi durumunda dahili belleğin korunması		112
Zaman kesintileri		2×1ms çözünürlük
Kenar kesintileri		4 yükselen kenar/ alçalan kenar
Mantıksal işlem hızı		0,5 µs
Kayan nokta işlem hızı		16µs
Çalışma zamanı saati		√
Entegre İletişim Fonksiyonu
İletişim portu		PORT0：RS485
PPI Baud Hızı		9.6, 19.2kbps
Segment başına maksimum kablo uzunluğu İzole tekrarlayıcı uygulandı İzole tekrarlayıcı uygulanmadı		1200 metre olduğunda, 38,4 km. 50 metre
Maksimum istasyon sayısı		Segment başına 4 istasyon, ağ başına 32 istasyon.
Maksimum yüksek lisans sayısı		16
Noktadan noktaya (PPI Ana Modu)		×
Güç Fonksiyonu
Giriş Gerilimi	85-264VAC (47-63HZ)
Genişletilmiş veri yolu için +5V güç	×
24 VDC Sensör Güç Kaynağı	240 mA
G/Ç Özellikleri
Entegre dijital giriş sayısı	8
Giriş türü	Lavabo/Kaynak
Entegre dijital çıkış sayısı	6
Çıktı türü	Röle, kuru kontak
Dijital G/Ç eşleme alanı	128 (64 giriş/64 çıkış)
Analog G/Ç eşleme alanı	32 (16 giriş/16 çıkış)
Genişletilebilir G/Ç modüllerinin maksimum sayısı	0
Maksimum dijital giriş/çıkış sayısı	14
Maksimum analog giriş/çıkış sayısı	0
Darbe Yakalama girişleri	8
Yüksek hızlı sayaçlar Tek fazlı sayaçlar	4×50KHz, HSC0, HSC3, HSC4, HSC5'i destekler, HSC1 ve HSC2'yi desteklemez.
Dijital Giriş Özellikleri
Entegre dijital giriş sayısı	8
Giriş türü	Lavabo/Kaynak
Nominal gerilim	24V DC
İzin verilen maksimum sürekli gerilim	30V DC
Mantıksal 1 Sinyali (minimum) Mantıksal 0 Sinyali (Maksimum)	14 VDC, 2,5mA 5 VDC, 1mA
İzolasyon (alan tarafı ve mantık devresi) Optik izolasyon (Galvanik) İzolasyon grubu	√   500V AC, 1 dakika Terminal Tanımlamasına bakın.
Eşzamanlı Girişler	8
Maksimum kablo uzunluğu Korumalı Korumasız	500 m (standart giriş), 50 m (yüksek hızlı sayaç girişi) 300 m (standart giriş)
Dijital Çıkış Özellikleri
Entegre dijital çıkış sayısı	6
Çıktı türü	Röle, kuru kontak
Her bir çıkışın maksimum nominal akımı Ani Akım	2A 5A, 4S@%10 görev oranı
Lamba yükü (Maks.)	30 WDC/200 WAC
Durum içi direnç	0,2 ohm
Eş zamanlı çıktı	6
İki paralel çıkış	×
Maksimum kablo uzunluğu Korumalı Korumasız	500m (standart çıkış) 150m (standart çıkış)



Kurulum

Boyut Şeması:

Kablolama Şeması

1.CTS7 112-1AD20-0X14

2.CTS7 112-1BD20-0X14

İletişim Portunun Tanımı

Bağlayıcı	PIN	PORT0(RS485)
	1	Shell karaya oturdu
	2	Mantıksal
	3	RS-485 Sinyali B
	4	RTS(TTL)
	5	Mantıksal
	6	+5V, seri bağlı 100Ω dirençler
	7	+24V
	8	RS-485 Sinyali A
	9	/
	Kabuk	Shell karaya oturdu
