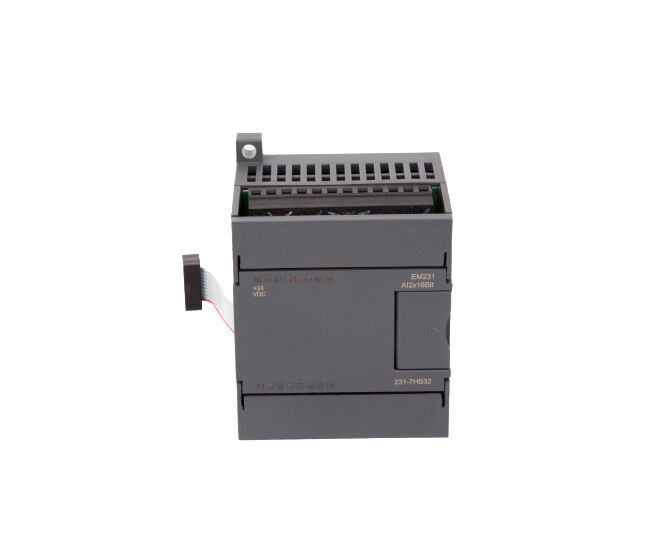

CTS7 231-7HB32 EM231 Yüksek hızlı yüksek hassasiyetli Analog giriş (231-7HB32) CTSC-200 EM231, 2AI×16BIT, 10V DC Güç, 1ms A/D dönüştürme süresi

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Özellikler	EM231, 2 AI×16BIT
Fiziksel Özellikler
Boyutlar (G×Y×D)	71,2×80×62 mm
Güç Kaybı (dağılımı)	3,5 W
Güç Tüketimi
+5V'tan (giriş/çıkış veri yolundan)	20 mA
L+'dan	30 mA
L+ voltaj aralığı, sınıf 2 veya DC sensör beslemesi	20,4～28,8V DC
LED göstergesi	24 VDC Güç Kaynağı İyi Durumda:                        AÇIK = arıza yok,                        KAPALI = 24 VDC güç yok
Güç Çıkışı Özelliği
Nominal voltaj çıkışı	10V DC
Nominal akım çıkışı	10mA
Aşırı yük koruması	Evet
Analog Giriş Özelliği
Analog giriş noktalarının sayısı	2 puan
İzolasyon (alan tarafından mantık devresine)	Evet
giriş türü	Diferansiyel
Giriş Aralığı	±10V, ±5V,
Veri Aralığı
Bipolar, tam ölçekli aralık	0～32000
Tek kutuplu, tam ölçekli aralık	-32000~32000
Giriş Çözünürlüğü
Gerilim (tek kutuplu)	0,31 mV (0～10 V) 0,15V (0~5V)
Gerilim (bipolar)	0,61 mV (±10 V) 0,31 mV (±5 V)
Analogdan dijitale dönüştürme süresi	<200μs
Analog giriş basamak yanıtı	<1ms
Ortak mod reddi	85 dB, DC - 60 Hz
Maksimum giriş voltajı	30V
Maksimum giriş akımı	25mA
Ters kutup koruması	Evet
İzin verilen diferansiyel gerilim
UCM Gerilimi	3V
Giriş topraklaması ile güç topraklaması arasındaki maksimum diferansiyel voltaj	75V DC
Mevcut giriş	0~20mA
Giriş çözünürlüğü	15 bit artı işareti
ADC çözünürlüğü	16 BİT
Maksimum doğruluk	± 0,1%
Doğrusal doğruluk	± 0,05 %



Yapılandırma

Tablo 1, yapılandırma DIP anahtarları kullanılarak modülün nasıl yapılandırılacağını göstermektedir. 1, 2 ve 3 numaralı anahtarlar analog giriş aralığını seçer. Tüm girişler aynı analog giriş aralığına ayarlanmıştır. Bu tabloda, ON kapalı, OFF ise açık anlamına gelir. (SW4 ila SW5 anahtarları OFF konumuna ayarlanmalıdır).

Tablo 1: Analog Giriş Aralığını seçmek için Yapılandırma Anahtarı Tablosu.

SW1	SW2	SW3	Tam Ölçekli Giriş	Çözünürlük
KAPALI	KAPALI	AÇIK	± 10 V	312,5uV
	AÇIK	KAPALI	± 5 V	156,25uV



Filtre özellikleri

Tablo 2, yapılandırma DIP anahtarları kullanılarak modülün nasıl yapılandırılacağını göstermektedir. Anahtar 6, analog giriş filtre özelliklerini seçer.

Tablo 2: Analog Giriş Filtresi özelliklerini seçmek için Yapılandırma Anahtarı Tablosu.

Anahtar	karakteristik	adım yanıt  süresi
SW6	KAPALI: filtreleme	KAPALI: 2 ms
	AÇIK: Filtreleme yok	AÇIK: 1 ms

Kurulum

Boyut Diyagramı
