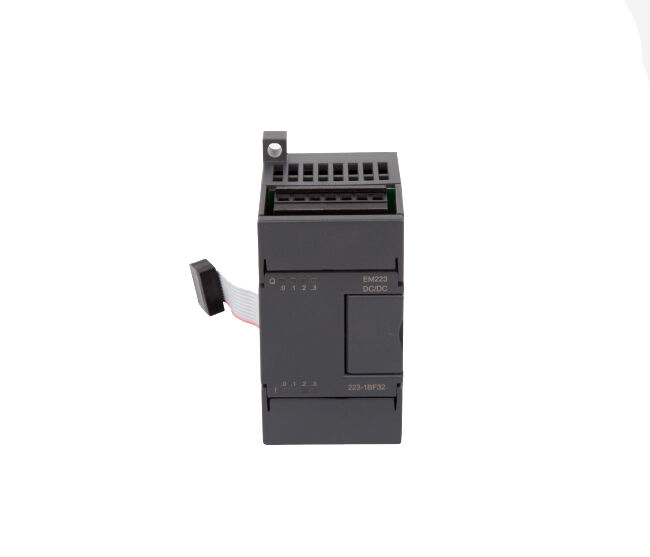

CTS7 223-1BH32 | CTSC-200 EM223 Dijital Giriş/Çıkış Modülleri, 8 DI*24VDC, 8 DO*24V DC EM223 Dijital Giriş/Çıkış, Transistör Çıkışı (223-1BF32, 223-1BH32, 223-1BL32)

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Spesifikasyon	EM223             4 DI / 4 DO, 24V DC	EM223            8 DI / 8 DO, 24V DC	EM223            16 DI / 16 DO, 24V DC
Fiziksel Özellikler
Boyutlar (G×Y×D)	46×80×62mm	71,2×80×62 mm	138×80×62mm
Güç kaybı (dağılımı)	2W	3W	5W
+5V'tan (giriş/çıkış veri yolundan)	40 mA	80 mA	160 mA
Giriş Özellikleri
Entegre girdi sayısı	4 giriş	8 giriş	16 giriş
Giriş türü	Lavabo/Kaynak (IEC Tip 1 lavabo)
Giriş Gerilimi
İzin verilen maksimum sürekli	30 VDC
Kabarmak	0,5 saniye boyunca 35 VDC
Değerlendirilmiş değer	24 VDC, 4 mA nominal akım.
Mantık 1 sinyali (minimum)	Minimum 2,5 mA'de 15 VDC
Mantık 0 sinyali (maksimum)	5 VDC, maksimum 1mA akımla.
İzolasyon (Alan Tarafı - Mantık Devresi)
Optik izolasyon (Galvanik)	1 dakika boyunca 500 VAC
İzolasyon grupları	4 puan	4 puan	8 puan
Maksimum giriş gecikme süresi	4,5 ms
2 Kablolu Yakınlık Sensörünün (Bero) Bağlantısı
İzin verilen kaçak akım	1 mA, maksimum
Kablo Uzunluğu
Korumasız (HSC değil)	300 m	300 m	300 m
Korumalı	500 m	500 m	500 m
Aynı anda açık olan giriş sayısı
40℃	4	8	16
50℃	4	8	16
Çıkış Özellikleri
Entegre çıktı sayısı	4 çıktı	8 çıktı	16 çıktı
Çıktı türü	Katı Hal-MOSFET
Çıkış voltajı
Değerlendirilmiş Değer         İzin Verilen Aralık         Maksimum akımda Mantık 1 sinyali         10 kOhm yüke sahip mantıksal 0 sinyali	24V DC 20,4~28,8V DC Minimum 20V DC 0,1VDC, maksimum
Çıkış Akımı
Mantık 1 sinyali         Çıktı grubu sayısı        Grup başına montaj (maksimum)        Çıkış sayısı (maksimum)        Grup başına maksimum akım        Lamba yükü        temas direnci        Nokta başına kaçak akım        Ani akım	0.5A 2 4 8 2A 5W 0,3 ohm 10 μA, maksimum 8A, 100ms	0.5A 2 8 16 4A 5W 0.3 ohm 10μA, maksimum 8A, 100ms	0.5A 6 4/8 32 2/4A 5W 0.3 ohm 10μA, maksimum 8A, 100ms
İzolasyon	1 dakika boyunca 500V AC
Grup halinde	4 puan	4 puan	4/4/8 puan
Çıkış Gecikmesi
Kapalıdan Açık'a                   Açık'a Kapalı'ya	50 μs, maksimum 200 μs, maksimum
Kablo Uzunluğu
Korumasız	150 m
Korumalı	500 m

Kurulum

Boyut Şeması

1. CTS7 223-1BF32


   2.CTS7 223-1BH32



   3.CTS7 223-1BL32



   Kablolama Şeması

2.

3.

4.
