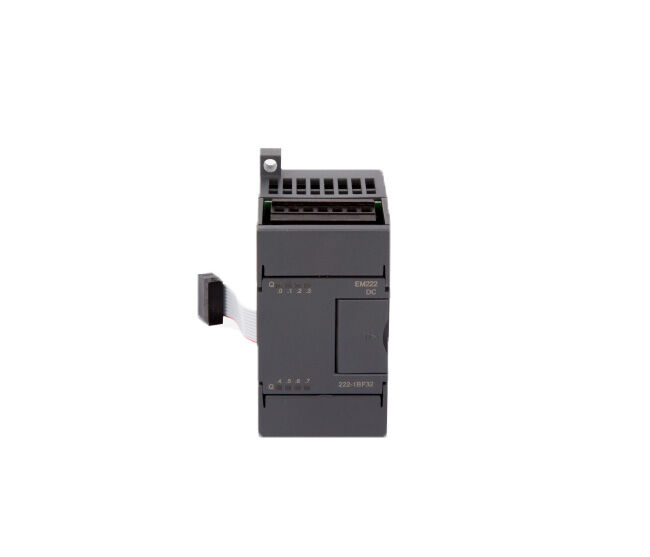

CTS7 222-1BH32 | CTSC-200 EM222 Digital Output Module, 16 outputs, DC 24V

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Tanım	EM222, 8DO×DC 24V	EM222, 16DO×DC 24V	EM222, 32DO×DC 24V
Fiziksel Özellikler
Boyutlar (G×Y×D)	46×80×62mm	71,2×80×62 mm	138×80×62mm
Güç kaybı (dağılımı)	2W	3W	5W
+5V'tan (giriş/çıkış veri yolundan)	50 mA
Çıkış Özellikleri
Entegre çıktı sayısı	8 çıktı	16 çıktı	32 çıktı
Çıktı türü	Katı Hal-MOSFET
Çıkış voltajı
Değerlendirilmiş Değer         İzin Verilen Aralık         Maksimum akımda Mantık 1 sinyali         10 kOhm yüke sahip mantıksal 0 sinyali	24V DC 20,4~28,8V DC Minimum 20V DC 0,1VDC, maksimum
Çıkış Akımı
Mantık 1 sinyali        Çıktı grubu sayısı        Grup başına montaj (maksimum)        Çıkış sayısı (maksimum)        Grup başına maksimum akım        Lamba yükü        temas direnci        Nokta başına kaçak akım        Ani akım	0.5A 2 4 8 2A 5W 0,3 ohm 10 μA, maksimum 8A, 100ms	0.5A 2 8 16 4A 5W 0.3 ohm 10μA, maksimum 8A, 100ms	0.5A 6 4/8 32 2/4A 5W 0.3 ohm 10μA, maksimum 8A, 100ms
İzolasyon	1 dakika boyunca 500V AC
Grup halinde	4 puan	8 puan	4/8 puan
Çıkış Gecikmesi
Kapalıdan Açık'a        Açık'a Kapalı'ya	50 μs, maksimum 200 μs, maksimum
Kablo Uzunluğu
Korumasız	150 m
Korumalı	500 m

Kurulum

Boyut Şeması

1.CTS7 222-1BF32

2.CTS7 222-1BH32

3.CTS7 222-1BL32

Kablolama Şeması
