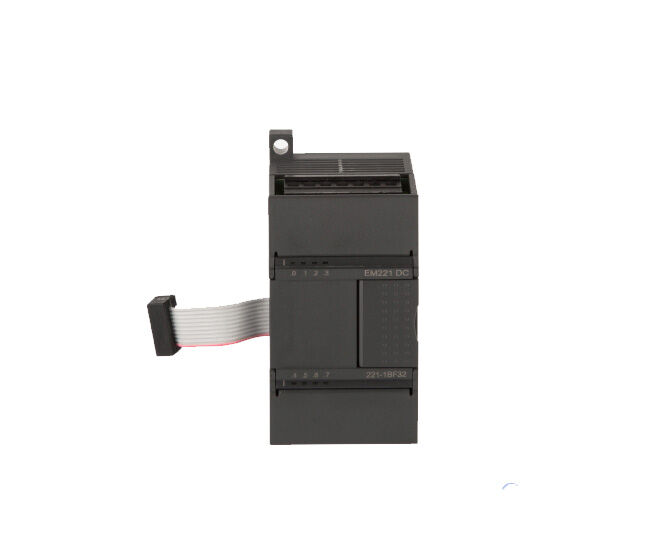

CTS7 221-1BF32 | CTSC-200 EM221 8 Giriş Dijital Giriş Modülü 24V DC EM221 Dijital Giriş (221-1BF32, 221-1BH32, 221-1BL32)

Sipariş Verileri

Teknik Özellikler

Performans Parametreleri

Tanım	EM221 DI 8×24V DC	EM221 DI 16×24V DC	EM221 DI 32×24V DC
Fiziksel Boyut
Boyutlar (G×Y×D)	46×80×62mm	71,2×80×62 mm	138×80×62mm
Güç dağılımı	2W	3W	3W
Giriş Özellikleri
Entegre girdi sayısı	8	16	32
Giriş türü	Lavabo/Kaynak (IEC Tip 1 lavabo)
Giriş Gerilimi
Maksimum sürekli izin verilen	30 VDC
Kabarmak	35 VDC, 0,5 s
Değerlendirilmiş değer	24 VDC, 4 mA
Mantık 1 sinyali (minimum)	15 VDC, 2,5 mA
Mantık 0 sinyali (maksimum)	5 VDC, 1mA
İzolasyon (Alan Tarafı - Mantık Devresi)
Optik izolasyon (Galvanik)	500 VAC, 1 dakika	500 VAC, 1 dakika	500 VAC, 1 dakika
İzolasyon grupları	4 puan	4 puan	8 puan
Maksimum giriş gecikme süreleri	4,5 ms	4,5 ms	4,5 ms
2 Kablolu Yakınlık Sensörünün (Bero) Bağlantısı
İzin verilen kaçak akım	1 mA, maksimum	1 mA, maksimum	1 mA, maksimum
Kablo Uzunluğu
Korumasız (HSC değil)	300 m	300 m	300 m
Korumalı	500 m	500 m	500 m
Aynı anda açık olan giriş sayısı
40℃	8	16	32
50℃	8	16	32
Güç Tüketimi
+5V DC'den (giriş/çıkış veri yolundan)	30 mA	30 mA	30 mA

Kurulum

Boyut Şeması

1. CTS7 221-1BF32

    2.CTS7 221-1BH32

1. 3.CTS7 221-1BL32



   Kablolama Şeması



2.

3.
